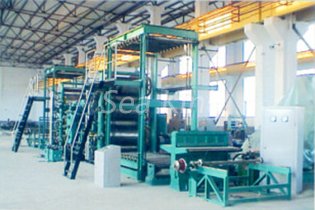

主辅机配套用于橡胶输送带带芯。帆布双面贴胶及纯胶片的断续生产，是制造输送带、胶带等产品的关键设备。
1.辊筒材质为合金冷硬铸铁，坚固耐磨；结构为周边钻孔，加热或冷硬效果好。
2.辊筒两端采用滚动轴承支承，既节约能源又可减少回转时产生的偏心和震动，保证制品精度。
3.辊筒带有轴交叉及预弯曲装置，当辊筒因负载而变形时，可调节轴交叉及预弯曲装置来进行补偿。
4.辊距调整可两端同时调整或单独调整。辊隙大小由位移传感器直接测量，并可通过数字显示在操作台仪表上。
5.本机采用直流电机驱动，直流调速装置调控，速度平稳可靠。
参数 | XYD-4S1730E2
| XYD-4S1800A1
| XY-4S2500A
|
辊筒数量 根 | 4 | 4 | 4 |
排列形式 | S | S | S |
结构形式 | 钻孔光辊 | 钻孔光辊 | 钻孔光辊 |
辊筒工作直径 mm | 610 | 700 | 800 |
工作长度 mm | 1730 | 1800 | 2500 |
辊筒线速度 m/min | 5--35 | 4--40 | 4--40 |
速比 | 0.5--1 | 0.5--1 | 0.5--1 |
辊筒中高度 | 1#. 2#. 4# | 1#. 2#. 4# | 1#. 2#. 4# |
预负荷 | 1#. 2#. 3# | 1#. 2#. 3# | 1#. 2#. |
轴交叉 | 1#. 4# | 1#. 4# | 1#. 4# |
驱动电机功率 kw | 90(1#) 132( 2#. 3#.4#) | 90(1# .4#) 110( 2#. 3#.) | 132x4 |
压延制品最大宽度mm | 1500 | 1600 | 2200 |
最小厚度 mm | 0.2 | 0.2 | 0.2 |
外形尺寸 mm 长x宽x高 | 8800x8960x4430 | 6000x4200x5020 | 10340x4200x4100 |
重量 | 93 | 100 | 150 |
辅机结构特点：
1、设有三工位导开装置，包括一组带芯导开装置和两组帆布导开装置，配有垫布卷取装置用于将带芯导开后抛离下来的垫布收成卷。
2、设有干燥和冷却装置，可将帆布中的部分水分除去并使帆布保持一定的温度，并将擦胶后的制品进行冷却降温。两装置与主机配合将产生主机前、后大张区的张力。
3、浮动辊装置由汽缸、支架及导辊、限位开关等组成，当帆布张力超过设定值时，控制生产线停车，保护设备安全。
4、过张力保护装置由支架、导辊及测力轴承组成。测力轴承通过测力传感器产生张力信号。当前后大张力去的张力超过设定值时，相关的汽缸会产生动作，相应的限位开关发出停车信号，以保护设备。
5.置主要由光电检测、电器控制、调偏辊和饲服电机组成，安装在冷却装置后，卷取装置之前，用于纠正胶布跑偏。
6.设有三工位中心卷取装置，由一组垫布导开装置、一组输送带卷取装置和两组胶布卷取装置组成。两种卷取装置集成在一个支架且安装在一个小车上：在挂胶带芯或挂胶帆布入卷时，可以由电机带动左右移动一段距离，使卷取芯轴中心保持在流程中心。
7.传动驱动器采用数字调速装置，整机控制采用PLC可编程控制器，应用现场总线控制技术。
主要技术参数:
型号 参数 | |||
压延工作线速度m/min
| 5-35压延帆布 5-20带芯覆胶 | 4-40压延帆布 4-25带芯覆胶 | 4-40压延帆布 4-25带芯覆胶 |
压延制品最大宽度
| 1500 | 1600 | 2200 |
导开带最大直径mm | 3000 | 3000 | 3000 |
最大重量 t | 12 | 12 | 15 |
帆布导开最大直径 | 1000 | 1000 | 1000 |
干燥辊规格 mm | 4-￠1000x1800 | 4-￠1000x1800 | 4-￠1000x2500 |
压辊规格 mm | ￠250x1800 | ￠250x1800 | ￠250x1800 |
冷却辊规格 mm | 6-￠1000x1800 | 8-￠1000x1800 | 8-￠1000x2500 |
带卷取最大直径mm | 4000 | 4000 | 4000 |
最大重量 t | 15 | 15 | 20 |
胶布卷取最大直径 | 1300 | 1300 | 1300 |
外形尺寸（长x宽x高） mm | 33020x5420x5015 | 35000x5600x4100 | 40400x6570x4100 |
重量 T | 68 | 83 | 109 |
备注 | 与XYD-4S1730E配套 Matching | 与XYD-4S1800A1配套 Matching | 与XY-4S2500A配套
|
