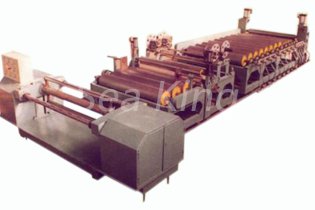

与橡胶压延主机配套进行纤维帘布、帆布贴胶、胶料压片以及橡胶内衬层的压延生产。
1、设有双工位导开装置。接头硫化装置。前后储布装置和双工位卷取等装置，以保证整条生产线连续不间断生产。
2、设有大小张力区、自动定中心装置、张力保护装置，是帘布在贴胶时获得必须的张力及正确的位置，当张力超过机器允许值时，全机能自动停车，以免机器受损。
3、XY-F4S1200C设有储料缓冲装置，自动定中心装置、冷却装置及双工位中心卷取装置，用于进行橡胶内衬层、气密层胶片的生产。
4、XY-F3r2500B设有垫（帘）布导开装置，前后输送带装置、测力装置、测速装置、冷却和卷取等装置，进行纯胶片及帘布单面贴胶生产。
5、采用进口PLC可编程序控制器控制，控制准确，自动化程度高。
型号 参数 | XY-F3r2500B | XY-F4S1200C | XY-F4Γ1800C | XY-F4S1730C | XY-F4S1800A1 | XY-F4S1800B | |||
压延工作线速度 m/min | 2-40 | 4-40 | 8-50 | 6-60 | 7-70 | 8-50 | |||
压延制品最大宽Mm | 2250 | 1000 | 1500 | 1500 | 1500 | 1500 | |||
导开帘布最大直径mm | 1100 | ----------- | 800 | 1200 | 1200 | 800 | |||
储布装置最大储布量 | --------- | ---------- | 98/60 | 168/80 | 110/70 | 98/60 | |||
最大张力 kn | 3 | ------------ | 15 | 20 | 20 | 15 | |||
卷取线速度m/min | 2-40 | 4-40 | 8-60 | 6-75 | 7-85 | 8-60 | |||
最大直径 mm
| 1300 | 980 | 800 | 1250 | 1250 | 800 | |||
外形尺寸（长x宽x高） | 16970x5895x3360 | 32482x8900x3376 | 40960x4700x5600 | 43450x4700x5600 | 47730x4900x7120 | 44960x7158x7100 | |||
重量 | 35 | 31 | 66.3 | 157.6 | 105 | 65.5 | |||
备注
| 与 XY-F3r2500B 配套 | 与XY-F4S1200C 配套 | 与 XY-F4Γ1730B 配套 | 与XY-F4S1730C 配套 | 与 XY-F4S1800E 配套 | 与 XY-4S1800B 配套 | |||
公用工程指标 | |||||||||
电源电压(AC) V
| 380(50Hz) | 380(50Hz) | 380(50Hz) | 380(50Hz) | 380(50Hz) | 380(50Hz) | |||
功率
| ～40 | ～35 | ～110 | ～235 | ～170 | ～110 | |||
压缩空气用量m3/h
| ～10 | ～12 | ～10 | ～14 | ～12 | ～10 | |||
循环水用量 m3/h
| ----- | ----- | ～250 | ～700 | ～300 | ～250 | |||
蒸汽用量 kg/h | ～30 | ～60 | ～55 | ～60 | ～60 | ～55 | |||
