本机主要提供橡塑制品厂用于天然橡胶塑炼,生胶与配合剂混炼,或用作胶料热炼和胶料压片之用。

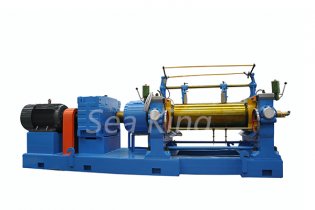

1、本机为双辊筒开放式炼胶机,主要有机座、机架、辊筒、传动齿轮、润滑装置、加热冷却装置、辊距调节装置、安全制动装置及电动机、减速器等组成。
2、辊筒采用安全冷硬铸铁制成,其表面经过磨制而形成光滑的表面。辊筒内部为空心,可以根据使用要求,通入蒸汽或冷却水,用来调节辊筒的温度。两个辊筒以不同的速度作相对回转,使胶料拉入两辊缝中受机械加工。
型号 | XK-150 | XK-250 | XK-300 | XK-360 | X(S)K-400 | X(S)K-450 | X(S)K-560 | |
辊筒工作直径(mm) | φ150 | φ250 | φ300 | φ360 | φ400 | φ450 | φ560 | |
辊筒工作长度(mm) | 320 | 620 | 750 | 900 | 1000 | 1200 | 1530 | |
前辊筒线速度(m/min) | 8 | 15.1 | 15.1 | 16.25 | 18.65 | 24.5 | 27.7 | |
前后辊筒速比(m/min) | 1∶1.4 | 1∶1.17 | 1∶1.27 | 1∶1.25 | 1∶1.27 | 1∶1.27 | 1∶1.12 | |
最大辊距(mm) | 10 | 10 | 10 | 10 | 15 | 15 | 15 | |
一次加料量(kg) | 1-2 | 10-15 | 15-20 | 20-25 | 18-35 | 25-50 | 50-65 | |
驱动电机功率(kw) | 7.5 | 18.5 | 22 | 30 | 37 | 55 | 95 | |
外形尺寸(mm) | 长 | 1080 | 3400 | 3580 | 3940 | 4250 | 5200 | 6120 |
宽 | 796 | 1350 | 1550 | 1780 | 1850 | 2380 | 2280 | |
高 | 1415 | 1500 | 1695 | 1740 | 1870 | 1770 | 2000 | |
质量(kg) | 1100 | 3500 | 5205 | 5670 | 7600 | 13000 | 22000 | |
注 | 轴承传动 | 尼龙瓦为干油润滑 钢瓦为稀油润滑 |
